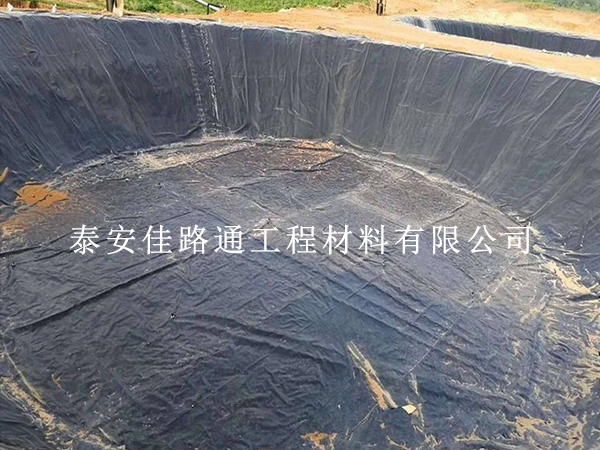

焊接前的關鍵準備
1. 材料檢查：仔細查看沼氣池防滲膜的外觀，不能有劃傷、孔洞、變形等問題。同時，嚴格核對其規格參數，像厚度、寬度等，一定要符合工程設計要求。例如沼氣池常用的底膜厚度多為 1.0mm ，蓋膜為 1.5mm，必須保證實際材料與設計一致。還要檢查材料的生產日期和保質期，過期材料的性能可能下降，影響焊接和防滲效果。
2. 焊接設備調試：根據防滲膜的材質和厚度，精準調節焊接設備的溫度、速度和壓力等參數。如焊接 HDPE 防滲膜時，通常溫度控制在 250℃ - 350℃ ，速度在 0.5 - 1.5m/min ，壓力保持在 0.2 - 0.4MPa ，但具體數值需依據實際情況微調。在正式焊接前，先進行試焊，觀察焊縫的成型效果，像焊縫的寬度、平整度、有無虛焊等，及時調整設備參數。 定期對焊接設備進行維護和保養，清理設備內部的雜物和灰塵，檢查易損件，如加熱棒、滾輪等，有問題及時更換，確保設備正常運行。
3. 場地清理：全面清除沼氣池周邊場地的雜物、尖銳物品，防止其在焊接過程中損傷防滲膜。對場地進行平整壓實，避免因地面不平整導致防滲膜受力不均，影響焊接質量。如果是在室外施工，提前關注天氣預報，避開大風、暴雨、低溫等惡劣天氣。若無法避免，需采取有效的防護措施，如搭建防風棚、遮蓋雨布等。
4. 人員技能要求：焊接操作人員必須經過專業培訓，熟悉焊接設備的操作方法和工藝流程，掌握常見問題的處理技巧。在上崗前，操作人員要通過技能考核，取得相應的資格證書，只有考核合格者才能進行焊接作業。 施工過程中，操作人員要嚴格遵守操作規程，保持高度的責任心，確保焊接質量。
焊接方法大揭秘
雙軌熱熔焊
雙軌熱熔焊的原理是利用雙軌熱熔焊機，在沼氣池防滲膜的接縫位置施加精準溫度，讓 HDPE 膜等防滲膜本體熔化 ，并在特定壓力作用下緊密結合。操作時，先仔細清理防滲膜搭接區域，確保無雜質。將雙軌熱熔焊機的加熱板平穩置于搭接部分，依據膜材材質和厚度，科學設定溫度、壓力與焊接速度等參數。比如焊接 1.5mm 厚的 HDPE 防滲膜，溫度可設為 300℃ ，焊接速度 1m/min ，壓力 0.3MPa 。當膜材表面充分熔化，迅速移開加熱板，通過焊機滾輪均勻施壓，冷卻后就形成牢固焊縫。它適用于大面積沼氣池防滲膜的焊接，能高效完成焊接工作。在大型養殖場的沼氣池建設中，大面積的防滲膜鋪設就常用雙軌熱熔焊，能快速且高質量地完成焊接，形成的焊縫厚度更大、力學性能更佳，與母材性能幾乎一致，防滲效果極為可靠。而且，雙軌熱熔焊形成的雙焊縫中間有空腔，可用于氣壓檢測，方便及時發現焊縫缺陷。
熱熔擠壓焊
熱熔擠壓焊是采用與防滲膜相同材質的焊條，借助單軌擠壓焊機將 HDPE 焊條熔融擠出 ，在外界壓力下，把焊條熔料均勻擠壓在已除去表面氧化物的焊縫上。在沼氣池的拐角處、邊緣部位等特殊位置，或者當雙軌熱熔焊因場地狹窄等原因無法操作時，熱熔擠壓焊就能發揮重要作用。操作時，先把接縫處的防滲膜表面清理干凈，并打磨粗糙。調整好擠壓焊機的溫度和壓力，一般溫度控制在 280℃ - 320℃ 。將焊條放入焊機，啟動設備，讓焊條在高溫下熔化，隨著焊機移動，把熔料均勻擠壓在焊縫上。要確保焊縫飽滿，沒有漏焊、虛焊 ，使土工膜在焊接處完全熔為一體。
精準焊接技巧全解析
溫度與速度的完美平衡
焊接溫度和速度對沼氣池防滲膜的焊接質量起著決定性作用。一般來說，對于 1.0mm 厚的防滲膜 ，焊接溫度可控制在 280℃ - 320℃ ，焊接速度約為 0.8 - 1.2m/min ；1.5mm 厚的防滲膜 ，溫度宜在 300℃ - 350℃ ，速度在 1.0 - 1.5m/min 。不過，環境溫度變化時，參數也得相應調整。在寒冷天氣，適當提高焊接溫度、降低焊接速度，讓防滲膜有足夠時間受熱融合；炎熱天氣下，可適當降低溫度、加快速度，防止膜材過熱變形。像在北方冬季施工，溫度可能降至零下，此時焊接 1.5mm 厚的防滲膜，溫度或許要提升到 330℃ - 350℃ ，速度放慢至 0.8 - 1.0m/min ，才能保證焊接質量。
搭接寬度的嚴格把控
搭接寬度是確保焊接牢固和防滲效果的關鍵因素。標準的沼氣池防滲膜搭接寬度通常為 100 - 150mm 。搭接過窄，焊縫強度不足，容易出現滲漏；搭接過寬，則會造成材料浪費，增加成本。施工時，可用專門的標記工具在防滲膜上準確標記搭接位置，使用夾具或固定裝置，在焊接過程中保持搭接寬度穩定，避免因膜材移動導致搭接寬度變化。
焊縫的細致處理
焊接起始位置，先讓焊接設備預熱一段時間，待溫度穩定后再開始焊接，起始段要緩慢移動設備，確保焊縫起始處焊接牢固，避免出現虛焊。結束焊接時，也應緩慢降低焊接速度，讓焊縫末端充分冷卻，防止出現裂縫。若焊接過程中因設備故障、材料問題等原因中斷，重新焊接前，要仔細清理中斷處的殘留焊料和雜質，對已焊接部分的邊緣進行打磨處理，使其露出新鮮的膜材表面，重新焊接時，在中斷處前方 10 - 20mm 處起焊 ，確保接續處的焊縫質量。
焊接質量檢測要點
非破壞性檢測
1. 充氣法：雙焊縫防滲膜焊接后，中間會形成封閉氣腔。利用充氣法檢測時，把壓力檢測設備和雙焊縫的氣腔相連，往氣腔內充入 0.15 - 0.2MPa 的壓縮空氣 ，然后保壓 5 分鐘。要是壓力下降不超過規定值，像 5% 以內，就表明焊縫氣密性良好，焊接質量合格；要是壓力明顯下降，就說明焊縫存在漏氣點，需要及時返工處理。比如在某農村沼氣池項目中，對焊接好的防滲膜進行充氣檢測，發現一處焊縫在保壓過程中壓力迅速下降，檢查后發現是焊接時溫度不夠，導致部分區域未完全融合，經過重新焊接和檢測，壓力保持穩定，焊縫合格。
2. 電火花法：針對擠壓焊接的單焊縫，常采用電火花法檢測。先在焊縫中預埋細銅絲，讓檢測儀器沿著焊縫移動，給焊縫施加高壓電。如果焊縫沒有缺陷，不會產生電火花；要是焊縫存在孔洞、縫隙等缺陷，高壓電就會擊穿空氣，產生電火花，從而精準定位缺陷位置。在城市周邊的沼氣池建設中，就借助電火花法準確找出了幾處單焊縫的細微缺陷，及時修復，保證了沼氣池的防滲性能。
破壞性檢測
破壞性檢測主要是抽樣進行剪切強度和剝離強度檢測。從焊接好的防滲膜焊縫處抽取樣品，一般每 1000 米焊縫取 5 組樣品 。按照 GB/T 1040 拉伸試驗方法 ，在專業的拉力試驗機上進行測試。剪切強度檢測，模擬焊縫受到剪切力時的情況，看焊縫抵抗剪切破壞的能力；剝離強度檢測，測試把焊縫從母材上剝離所需的力。合格標準通常是剪切強度和剝離強度要達到或超過防滲膜母材相應強度的 80% ，這樣才能確保焊縫在實際使用中，承受各種外力時不被撕裂，保證沼氣池防滲膜的整體性能。
常見問題與應對策略
虛焊、脫焊問題
虛焊、脫焊多是焊接溫度不夠，導致膜材未充分熔化，無法有效融合；焊接速度過快，膜材受熱時間短，不能完全焊接；還有可能是焊接設備壓力不足，使膜材之間結合不緊密。針對這些問題，要重新校準焊接設備的溫度、速度和壓力參數，確保參數準確無誤；焊接前，再次檢查膜材表面是否有灰塵、油污等雜質，若有，及時清理干凈；對于已經出現虛焊、脫焊的部位，用刀具小心切除缺陷焊縫，重新焊接，并加強質量檢測。
焊縫不平整
焊縫不平整通常是因為焊接設備的滾輪不平整、有磨損，導致施壓不均勻；焊接過程中，膜材移動不穩定，造成焊縫起伏。為解決這個問題，定期檢查和維護焊接設備的滾輪，有磨損及時更換；使用定位夾具和導向裝置，保證膜材在焊接時穩定，不隨意移動；要是焊縫不平整已經出現，用打磨工具小心打磨凸起部分，使焊縫表面平整，打磨后，再進行質量檢測，確保焊縫質量達標。
魚蝦養殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
